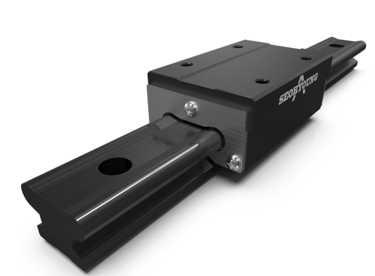

무급유 EP LM GUIDE - 콤팩트형[N]

•(주)서형의 무급유 Lm Guide는 Bearing용 Engineering Plastic 소재를 Sliding Element로 채용한 특허 구조와 하드 아노다이징 표면처리의 알루미늄 레일을 사용하는 Self-aligning 기능의 Lm Guide입니다.
•블록 상면에 탭가공이 되어 있으며 리니어 모션 블록의 폭(W)을 최소화한 컴팩트 타입.

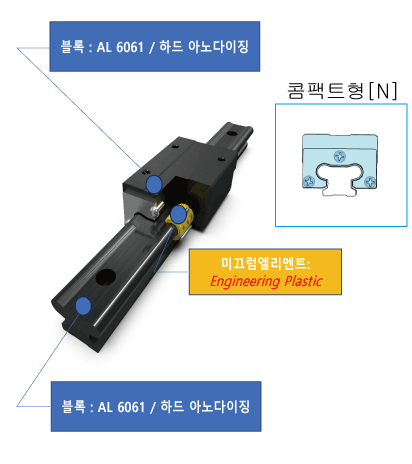

•Aluminum소재에 Hard Anodizing 처리를 한 반원형태의 레일을 양쪽으로 가진 구조이며, 블록은 4개의 Self-Aligning 기능을 가진 EP Sliding Element를 장착하고 있어 볼이탈에 대한 우려가 없으며 레일의 만곡에도 저항없이 운전될 수 있도록 설계된 저마찰과 내마모성을 갖춘 무급유 LM GUIDE 입니다.
•기존의 Bearing Ball을 사용한 LM보다 우수한 내식성과 내화학성을 가지고 있어, 소재의 부식에 대한 우려가 없으며, 소재 자체의 저 마찰 특성을 이용하여 무급유로 운전되므로 유지보수 시간과 비용을 절감하고, 급유로 인한 생산품의 품질에 미치는 영향이 없으며, Rolling이 아닌 Sliding으로 운전되어 진동이 없습니다.

주요 장점 기술

•


  • 볼베어링을 대체한 미끄럼엘리멘트 사용 하여 볼이탈의 위험이 없습니다.
  • 100% 무급유 제품으로 급유로 인한 유지관리 비용이 발생하지 않습니다.
  • 볼 구름 작동이 아닌 면 마찰로서 아주 낮은 진동과 저소음의 제품 입니다.
  • 화학 물질에 대한 높은 내성 및 물에 의한 부식이 없어 수중, 분진 환경에서


    탁월한 성능을 발휘 합니다.
  • 반도체, 화학, 의료, 제지, 식품 등의 산업분야에 특화 되어 있습니다.
  • 설치오차에 의한 만곡에도 자동 조심 기능으로 정상 작동을 유지합니다.


  • 기존 LM GUIDE와 호환되는 규격 입니다.
